Le secteur du BTP a connu il y a quelques années une révolution technologique majeure avec l’arrivée de la numérisation 3D de bâtiment. Cette technologie transforme radicalement la manière dont les architectes, les maîtres d’œuvre, les bureaux d’études et les entreprises de construction documentent et modélisent les structures existantes. Qu’on parle de scanner 3D batiment, de scan 3D architecture ou de relevé laser 3D, on parle d’une même technologie qui redéfinit les standards du relevé architectural. Mais comment cela fonctionne-t-il réellement ? Quels avantages cette solution apporte-t-elle aux professionnels ? Découvrons ensemble ces technologies de pointe.
Qu’est-ce que la numérisation 3D d’un bâtiment ?
La numérisation 3D (aussi appelée scan 3D) consiste à capturer l’intégralité d’un espace pour créer un « jumeau numérique » composé de millions de points. Contrairement aux méthodes traditionnelles qui mesurent quelques points isolés (télémétrie), ces technologies enregistrent des millions de coordonnées spatiales en quelques minutes.
Le résultat ? Un nuage de points 3D ultra-précis qui représente fidèlement chaque détail du bâtiment : murs, plafonds, sols, fenêtres, escaliers, tuyauterie visible, et même les imperfections et déformations structurelles. Chaque point capturé possède des coordonnées spatiales exactes, permettant de prendre n’importe quelle mesure après coup, sans retourner sur site.
Les deux grandes technologies de numérisation 3D
Pour réaliser un scan 3D bâtiment complet, il existe deux technologies distinctes :
1. La lasergrammétrie (technologie LiDAR)
Un appareil qui émet des milliers d’impulsions laser chaque seconde pour mesurer les distances avec une précision millimétrique. C’est l’outil de référence pour le relevé architecture des espaces intérieurs et des structures complexes.
2. La photogrammétrie (terrestre ou par drone)
Une technique vieille comme la photo et remise au goût du jour grâce à la puissance du calcul informatique. Elle reconstitue un modèle 3D à partir de centaines de photos aériennes prises sous différents angles. Idéale pour les extérieurs, toitures, façades et grandes surfaces.
Ces approches sont complémentaires et peuvent être combinées selon les besoins du projet. ScanView Data maîtrise ces deux technologies pour vous garantir un relevé exhaustif et précis.
Comment fonctionne un scanner laser 3D ?

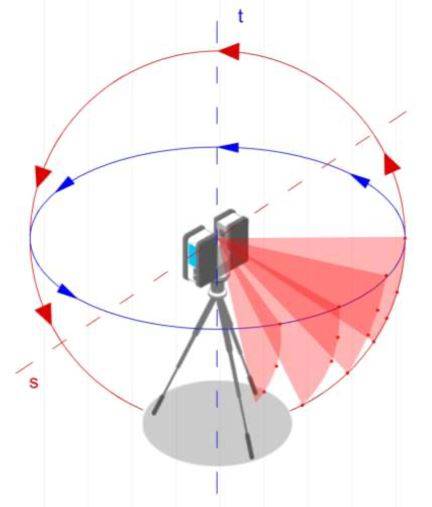

Le scanner 3D pour bâtiment repose sur la technologie LiDAR (Light Detection and Ranging). Cette méthode de relevé laser 3D fonctionne selon un principe simple mais extrêmement précis :
1. Émission laser
Le scanner émet des impulsions laser qui se propagent dans toutes les directions grâce à un système de miroirs rotatifs. Ces rayons balaient l’espace environnant à 360 degrés, créant une couverture complète de l’environnement.
2. Mesure du temps de vol
Lorsque le rayon laser touche une surface (mur, objet, plafond), il est réfléchi vers le scanner. L’appareil mesure le temps écoulé entre l’émission et la réception du signal. Comme la vitesse de la lumière est connue, cette mesure permet de calculer la distance exacte avec une précision millimétrique.
3. Calcul des coordonnées
En combinant la distance mesurée avec l’angle du rayon laser, le scanner détermine les coordonnées 3D précises de chaque point. Cette opération se répète des millions de fois en quelques minutes, créant une représentation exhaustive de l’espace.

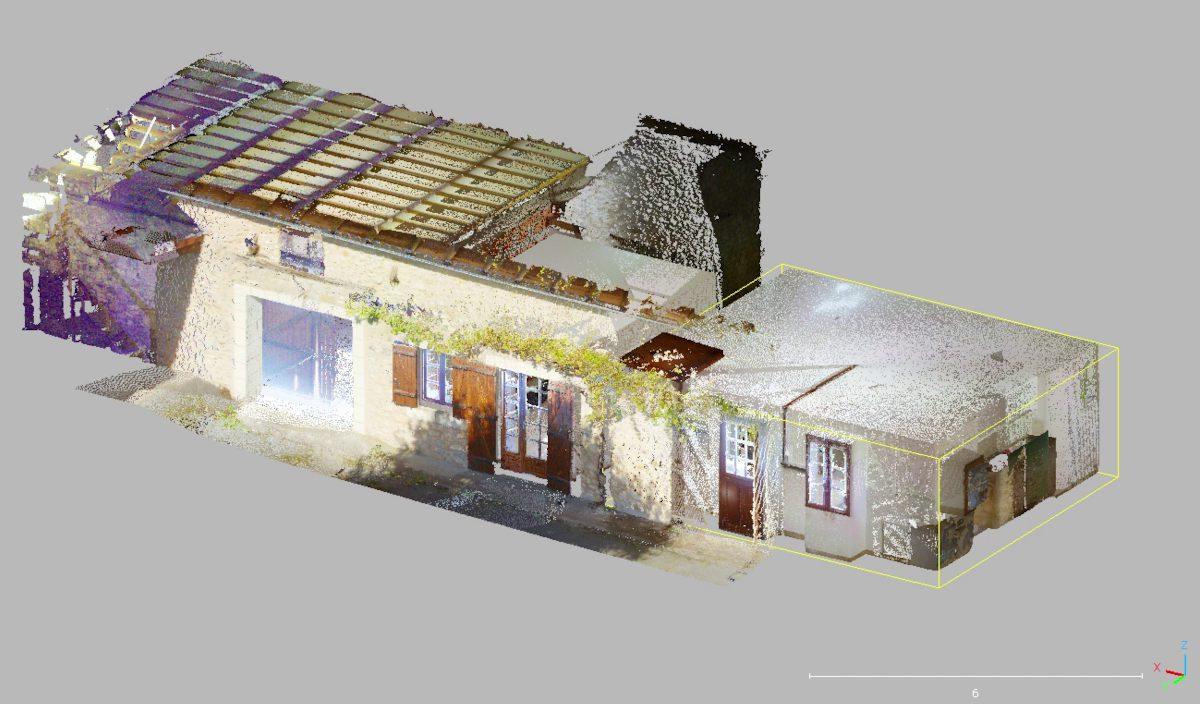

4. Création du nuage de points
L’ensemble de ces millions de mesures forme un nuage de points dense et colorisé (grâce à une caméra intégrée) qui représente fidèlement l’espace scanné. Ce nuage de points devient la base de tous les livrables : plans 2D, modèles BIM, mesures précises.
Le scanner laser Leica BLK 360 peut capturer jusqu’à 360 000 points par seconde avec une précision de 4 mm à 10 mètres. Une pièce de 50 m² est entièrement numérisée en moins de 3 minutes.
Photogrammétrie par drone : la solution pour les sujets de grande hauteur et les zones étendues
La photogrammétrie est l’autre grande technique de numérisation 3D. Elle fonctionne différemment du scanner laser mais produit également des nuages de points 3D exploitables.

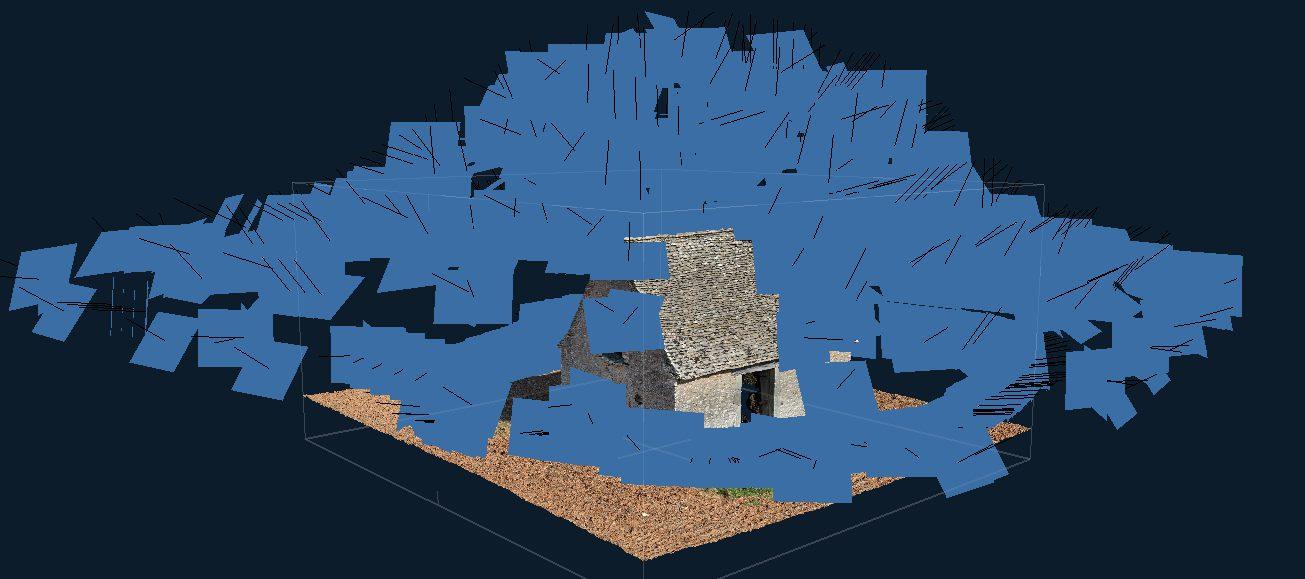

Principe de fonctionnement :
- Captation aérienne : Le drone survole le bâtiment en suivant un plan de vol programmé, capturant des centaines de photos HD sous différents angles avec un recouvrement important (70-80%);
- Reconstruction 3D : Un logiciel spécialisé analyse les photos, identifie les points communs entre les images et calcule leur position 3D par triangulation;
- Génération du modèle : Le résultat est un nuage de points texturé en couleurs réelles, fidèle à la réalité du bâtiment. La mise à l’échelle peut-être garantie par un relevé laser complémentaire sur lequel « caler » la représentation photogrammétrique.
Les avantages de la photogrammétrie :
- La capture de zones inaccessibles (toitures, façades hautes)
- Rapidité sur grandes surfaces
- Le cout optimisé pour les extérieurs
- Rendu visuel photoréaliste
Scanner laser + photogrammétrie : une approche hybride
Chez ScanView Data, ces deux technologies sont régulièrement combinées pour obtenir un scan 3D architecture complet :
| Technologie | Application idéale | Précision | Matériel |
|---|---|---|---|
| Scanner laser (LiDAR) | Intérieurs, structures complexes, mesures de précision | Millimétrique (4 mm à 10m) | Leica BLK 360 |
| Photogrammétrie drone | Extérieurs, toitures, façades, grands terrains | Centimétrique (3 à 4 cm) | DJI professionnels |
Exemple de projet typique :
- Scanner laser pour capturer l’intérieur d’un bâtiment (pièces, escaliers, structure)
- Photogrammétrie aérienne pour modéliser les façades et la toiture
- Fusion des deux nuages de points pour un jumeau numérique complet
Cette approche hybride garantit un relevé architecture exhaustif sans angle mort, combinant la précision du laser et la couverture aérienne du drone.
Applications concrètes du scan 3D en architecture
Le scanner 3D batiment s’impose dans de nombreux domaines professionnels :
Rénovation et réhabilitation
Le scan 3D permet de créer des plans précis de bâtiments anciens dont les plans originaux sont inexistants, incomplets ou inexploitables. Les architectes peuvent ainsi concevoir leurs projets de transformation en s’appuyant sur des données fiables plutôt que sur des estimations.
BIM (Building Information Modeling)
Les nuages de points alimentent directement les logiciels BIM comme Revit, Allplan ou ArchiCAD. L’architecte modélise sur la base de données réelles plutôt que d’hypothèses, réduisant considérablement les mauvaises surprises en phase chantier. Le relevé laser 3D devient la fondation du modèle numérique.
Patrimoine historique
La numérisation 3D permet de documenter et préserver le patrimoine architectural avec une précision millimétrique. En Dordogne, où les bâtiments historiques sont nombreux (châteaux, églises, bastides), le scan 3D architecture devient un outil précieux pour les architectes des Bâtiments de France et les restaurateurs.
Expertise et sinistres
En cas de fissures, déformations ou sinistres, le scanner 3D fournit une documentation objective et précise de l’état du bâtiment, facilitant le travail des experts et des assurances. Les mesures peuvent être extraites à tout moment du nuage de points, même des mois après l’intervention. Réaliser des relevés réguliers permet de déceler de faibles modifications dans le temps.
Suivi de chantier
Des scans réguliers permettent de vérifier la conformité des travaux et de détecter rapidement les écarts par rapport aux plans. Un relevé avant de fermer des cloisons est un moyen de préserver la connaissance de l’emplacement des réseaux divers pour de futures interventions. Le relevé 3D devient un outil de contrôle qualité et de suivi d’avancement.
Métrés et quantitatifs
Le nuage de points permet de calculer avec précision des surfaces, volumes, longueurs de canalisations, quantités de matériaux nécessaires. Plus besoin de retourner sur site pour reprendre une mesure oubliée.
Notre matériel : précision et fiabilité professionnelle
Scanner laser Leica BLK 360
ScanView Data exploite le scanner laser Leica BLK 360, référence mondiale pour le relevé architecture. Ses caractéristiques techniques :
- Précision : 4 mm à 10 m, 7 mm à 20 m
- Portée : jusqu’à 60 mètres
- Vitesse d’acquisition : 360 000 points/seconde
- Caméra intégrée : 150 mégapixels pour nuages de points colorisés
- Poids : 1 kg (ultra-compact et autonome)
- Durée d’un scan : 2-3 minutes pour une pièce complète
Ce matériel professionnel garantit des relevés d’une précision millimétrique, indispensables pour les projets architecturaux exigeants.
Drones DJI professionnels
La photogrammétrie aérienne est effectuée avec des drones DJI de dernière génération équipés de capteurs haute résolution (comme le Matrice 4E) mais aussi des drones de taille plus petite susceptibles d’intervenir en intérieur et dans des espaces difficilement accessibles. Les vols sont assurés par un télépilote certifié, ce qui assure des prises de vues conformes à la réglementation DGAC.
Numérisation 3D : un investissement rentable pour vos projets
Si vous êtes architecte, bureau d’études, maître d’ouvrage ou syndic en Dordogne ou dans le Sud-Ouest, le scan 3D bâtiment peut transformer votre manière de travailler :
Les bénéfices concrets :
- Gain de temps considérable : Un relevé complet en quelques heures au lieu de plusieurs jours
- Précision inégalée : Fini les erreurs de mesure et les oublis
- Documentation exhaustive : Aucun détail n’est oublié, tout est capturé
- Base solide pour vos modèles BIM : Intégration directe dans Revit, Allplan, ArchiCAD
- Retours sur site évités : Toutes les mesures sont extractibles du nuage de points
Le coût : Le scanner 3D n’est plus réservé aux grands projets. Pour quelques centaines d’euro vous pouvez bénéficier d’un relevé laser 3D professionnel pour documenter votre bâtiment avec une précision centimétrique.
Besoin d’un scan 3D pour votre projet architectural ?
Basée à Sarlat-la-Canéda, ScanView Data intervient rapidement dans toute la Dordogne et le Sud-Ouest pour réaliser vos relevés architecturaux par scanner laser et drone.
Nous maîtrisons les deux technologies de numérisation 3D et les combinons pour vous garantir un jumeau numérique complet et précis de vos bâtiments.
